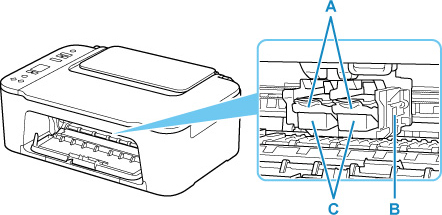

Belső nézet

A: Tintapatron-rögzítő karját

Rögzíti a betett FINE patront.

B: FINE patron tartója

Helyezze be a FINE patront.

A színes FINE patront a bal oldali nyílásba, a fekete FINE patront pedig a jobb oldali nyílásba kell tenni.

C: FINE patron (tintapatronok)

Cserélhető patron, amelybe a nyomtatófej és a tintatartály bele van építve.

Megjegyzés

• A FINE patron cseréjének részletes ismertetését lásd A FINE patron cseréje című részben.

Fontos

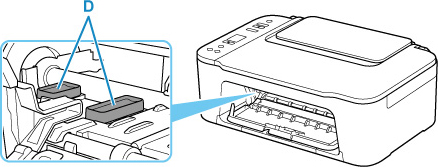

• A tinta ráfröccsenhet az alábbi ábrán „D” betűvel jelölt alkatrészek környékére. Ez nem befolyásolja a nyomtató teljesítményét.

• Ne érintse meg a „D”-vel jelölt alkatrészeket! Ha hozzáér ezekhez a részekhez, előfordulhat, hogy a nyomtató nem megfelelően fog nyomtatni.
